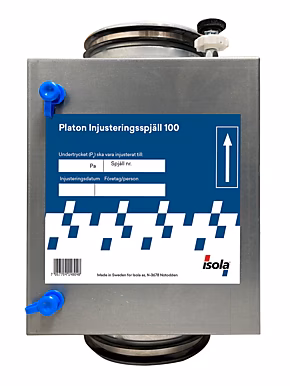

Platon Injusteringsspjäll 100

För inställning av luftvärden i Mekaniskt Ventilerade Platonsystem

Platon Injusteringsspjäll 100
  • Specialbyggd för bästa systemfunktion
  • Enkelt öppningsbar frontlucka

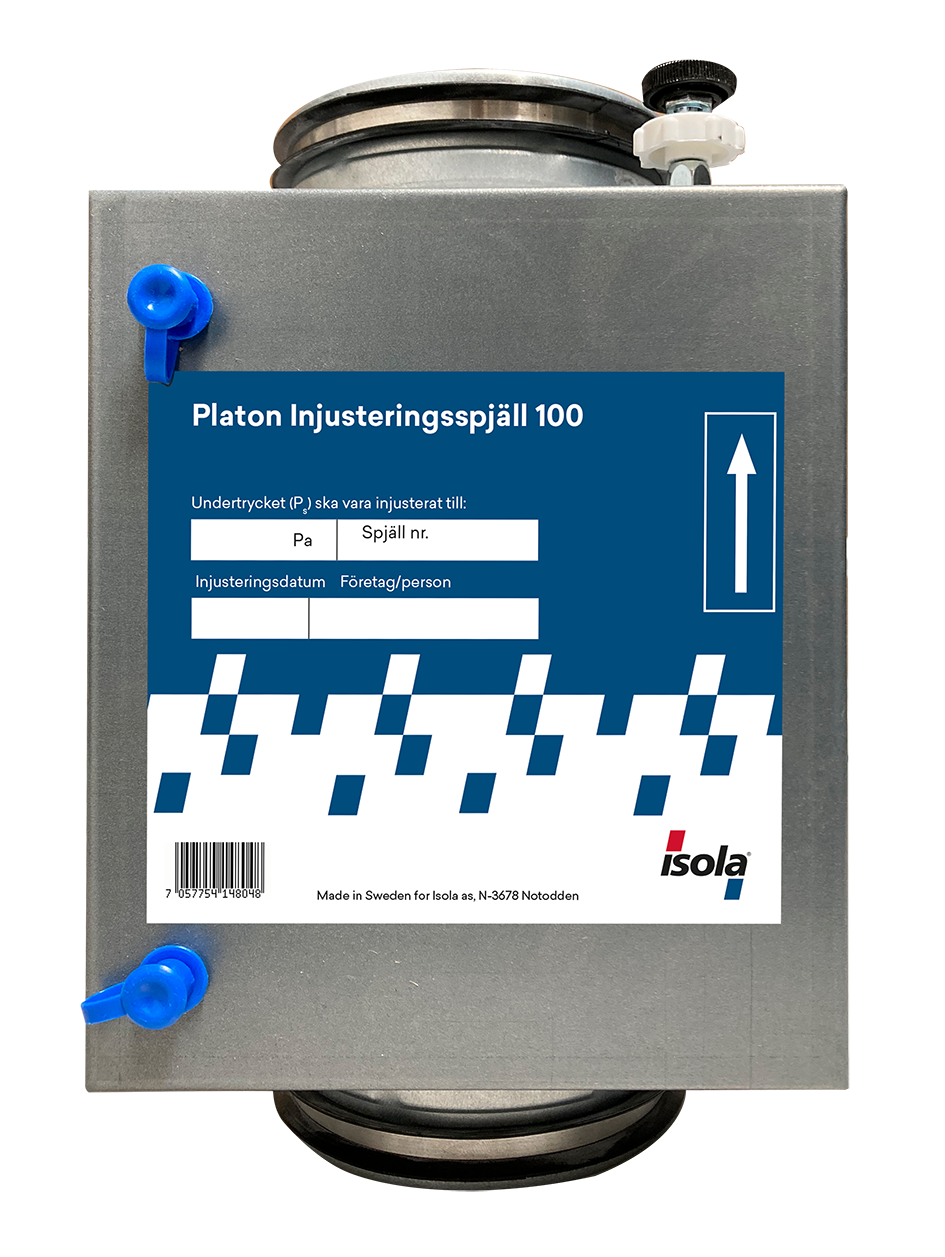

Platon Injusteringsspjäll är ett särskilt anpassat och utvecklat lågflödesspjäll till Mekaniskt Ventilerade Platongolv och väggar. Platon Injusteringsspjäll är tillverkad av plåt, har ett reglerbart spjällblad och en mittcentrerad dysa. 2 mätnipplar på över och undersidan för avläsning. Platon Spjäll har anslutningsmått Ø 100 mm till ventilationskanal mot fläkt och mot Platon Ventilationsstos.

Produktbeskrivning

Särskilt anpassat och utvecklat lågflödesspjäll till Mekaniskt ventilerade Platongolv. Platon Injusteringsspjäll är tillverkad av plåt, har ett reglerbart spjällblad och en mittcentrerad dysa. 2 mätnipplar på över och undersidan för avläsning. Platon Spjäll har anslutningsmått Ø 100 mm till ventilationskanal mot fläkt och mot Platon stos.

Tillbehör

Montering

Spjället ska placeras på en rak kanal 1–2 m från Ventilationsstos. Vid eventuell inklädnad av spjället ska en inspektionslucka min. 200 x 200 mm monteras mittcentrerat framför spjället så att spällskruven kan vridas samt att spjällets frontlucka enkelt kan öppnas för injustering och kontroll.

Vid stora mek. ventilerade golvprojekt med många sugpunkter ska injustering av allmänventilationen inkl. spjäll vara utfört av en fackman innan den slutliga kontrollen av det ventilerade golvet utförs.

Vid anslutning till ett befintligt ventilationssystem så ska det före spjället, finnas ett tillgängligt kanaltryck mellan -100 Pa till -150 Pa. Detta för att kunna säkerställa korrekt projekterat injusteringvärde och avsedd funktion.

Specifikationer

Bredd 150 mm
Höjd 250 mm
Längd 150 mm
Material Plåt
Vikt (pr enhet) 1885 g

Dokumentation och nedladdningar

Produktdatablad Platonspjäll ritningar E-BVD Platon Injusteringsspjäll 100, 2025.10.15
